一、概 述
SBW-644温度變送器是一个两線制變送器（即一对導線既是供電電源線，又是信号傳輸線），配接两線制顯示表头，它具有較強的負载能力，带有非線性校正電路，可測量工業过程中－200～1800℃範圍內的各種介質的温度，将温度信号轉換成與温度信号成線性的4～20mADC電流輸出信号，送顯示、調节記录儀表、PLC或DCS系統進行集散控制。
二、主要技術指标
1、基本精度:±0.5﹪(含冷端温度補償)
2、工作電壓:24VDC
3、負载能力：供電電壓为24V时，負载为0～250Ω；
4、环境温度影響:每變化10℃,誤差小于标定量程的±0.1﹪
5、***大電源電壓變化範圍:±0.05﹪
6、***大負载變化影響:±0.05﹪
环境温度:-25℃～+70℃
相对湿度:﹤85﹪
环境振動頻率:﹤60Hz位移幅度:﹤0.14㎜
三、産品選型
为了滿足各類不同用戶的需求,将温度變送器的量程範圍進行了分檔,以供用戶參考。
| 傳感器名称 | 分度号 | 量程分檔 ℃ |
鉑铑30鉑铑6 | B | 800～1800 1200～1800 |
鉑铑10-鉑 | S | 0～1600 0～1400 600～1600 |
鉑铑13-鉑 | R | 0～1600 0～1400 600～1600 |
镍镉-镍矽 | K | 0～1300 0～1000 0～800 0～600 400～1000 |
镍镉-康铜 | E | 0～800 0～600 0～500 0～400 0～300 |
铁-康铜 | J | 0～600 0～400 0～300 0～200 0～100 |
铜-康铜 | T | -200～50 0～300 0～200 0～100 0～50 |
鉑電阻 | Pt100 | -200～50 -50～50 0～500 0～400 0～300 0～200 |
0～100 0～150 0～200 0～350 0～450 | ||
铜電阻 | Cu50 | -50～50 0～150 0～100 0～50 |
四、安装接線图

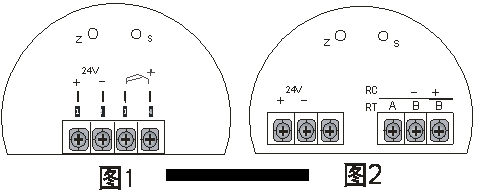

SBW-644系列温度變送器，安装接線图如下图所示，图1为SBW-644(無顯示)型變送器，1，2端接24電源，3，4接热電偶信号。图2 为SBW-644S(带顯示)型變送器，1，2端为24V電源接線端子，4，5，6为信号端子(对應图中A,B,B)，若是热電阻信号，則热電阻的一端和4号端子相接，另一端同时接5，6两端，若为热電偶輸入时接5，6两端，5端为負，6端为正。
五、温度變送模块調整

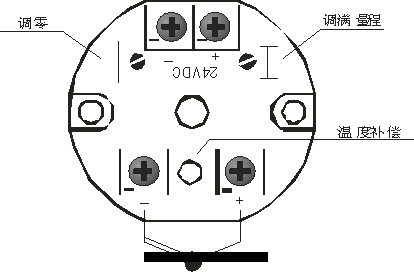

若为Pt100輸入时，則不需要另装Pt100温變模块，該部分電路已集成到图1，图2的電路闆上，只需按上面图1，图2所示的電位器旋鈕進行零點和滿度調整即可。
若为K型热電偶信号則需另加K型温度變送模块品并按以下步骤調整
步骤
（1） 按典型應用接線图接線，在1，2輸入端接入标準電位差計（如UJ33a）輸出信号为電動勢，在4，5輸出端串接上标準電流表和24VDC稳壓電源。
（2） 調零：反接信号輸入線，（即1接電位差計輸出+端，2接電位差計輸出-端），使電位差計輸出校验現场室温对應的電動勢，調整電位器Z，使電流表的读數为4mA。
（3） 調滿：正接信号輸入線（即1接電位差計輸出-端，2接電位差計輸出+端）使電位差計輸出滿量程对應的電動勢，調整電位器S，使電流表的读書數为20mA。（該電動勢为滿度電動勢减去室温对應的電動勢後的值）
六、典型應用接線图
儀表有24VDC饋電輸出
儀表無24VDC饋電輸出
注意事項：
1.變送器電源須***小于36VDC，******不能将高壓市電接入回路。
2.變送器組成的回路，負载電阻總和應在使用说明書規定的工作範圍內。
3.不同規格變送器模块，顯示屏不能互換。
4.當安装环境較差时（空气流動差，温度高），請采用高温环境一體化温度變送器。采用散热装置以降低工作环境温度，提高可靠性。
5.變送器在運輸、安装、使用中嚴禁撞擊、敲打等劇烈沖擊。
6.温度變送器的标定是一个技術要求較高的工作，非專業人員、無标定用的儀器請不要随便調节二个電位器，造成精度下降甚至不能正常工作。
7.标定时，由于二个電位器之間互相有影響，須***反複調零和調滿度。直到能滿足精度要求，标定工作才算完成。
常見故障分析
1.變送器輸出電流为27.3mA左右时，为热電阻短路。
2.沒有電流輸出，为接線錯誤。
