一、概述
工業用裝配式热電偶作为測量温度的傳感器，通常和顯示儀表、記录儀表和電子調节器配套使用。它可以直接測量各种生产过程中從0℃～1800℃範圍內的液體、蒸汽和气體介质以及固體的表面温度。
二、产品标準
1、温度測量範圍和允許誤差
热電偶类别 | 代号 | 分度号 | 測量範圍℃ | 允許偏差△t ℃ |
鉑铑30-鉑铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%│t│ |
鉑铑10-鉑 | WRP | S | 0～1600 | ±1.5℃或±0.25%│t│ |
鎳鉻-鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
鎳鉻-铜鎳 | WRE | E | 0～800 | ±2.5℃或±0.75%│t│ |
注“t”为感温元件實測温度
2、热響應时間
在温度出現階躍變化时，热電偶的输出變化至相當于該變化的50%，所需要的时間稱为热響應时間，用T0.5表示。
3、热電偶公稱壓力
一般是指在室温情況下保护管所能承受的静态外壓而不破裂。實際上，容許工作壓力不僅與保护管材料、直徑壁厚有關，還與其結构形式，安裝方法、置入深度以及被測介质的流速和种类等有關。
4、热電偶***小置入深度
應不小于其保护管外徑的8～10倍（特殊产品例外）。
5、热電偶絕緣電阻（常温）
常温絕緣電阻的試验電壓为直流500V±50V，測量常温絕緣電阻的大气条件为温度15～35℃，相对湿度45%，大气壓力86～106kPa。
a.对于长度超过1米的热電偶它的常温絕緣電阻值與其长度的乘積應不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热電偶的常温絕緣電阻值MΩ
b.对于长度等于或不足1米的热電偶，它的常温絕緣電阻值應不小于100 MΩ
上限温度絕緣電阻
6、热電偶的上限温度絕緣電阻應不小于下表現定：
上限温度tm℃ | 試验温度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
三、型号命名方式
W | R | 規格 | 內容 | ||||
R | 鉑铑30-鉑铑6 | ||||||
P | 鉑铑10-鉑 | ||||||
N | 鎳鉻-鎳硅 | ||||||
E | 鎳鉻-铜鎳 （鎳鉻-康铜） | ||||||
热 電 偶 材 料 | - | 1 | 無固定式裝置式 | ||||
2 | 固定螺紋式 | ||||||
3 | 活動式法蘭 | ||||||
4 | 固定法蘭式 | ||||||
5 | 活動法蘭角尺形式 | ||||||
6 | 固定螺紋錐形保护管式 | ||||||
安裝固定形式 | 2 | 防濺式 | |||||
3 | 防水式 | ||||||
4 | 隔爆式 | ||||||
接線盒形式 | 0 | ø16mm保护管 | |||||
1 | ø25mm保护管（双层套管） | ||||||
2 | ø16mm高鋁质管（单层套管） | ||||||
3 | ø20mm高鋁质管 | ||||||
設計序号 | |||||||
W | R | □ | - | □ | □ | □ | |
四、工作原理
热電偶的工作原理是：两种不同成分的導體两端經焊接、形成回路，直接測温端叫測量端，接線端子端叫參比端。當測量端和參比端存在温差时，就会在回路中产生热電流，接上顯示儀表，儀表上就指示出热電偶，产生的热電動勢的对應温度值。
热電偶的热電動勢将随着測量端温度升高而增长，热電動勢的大小只和热電偶導體材质以及两端温差有關，和热電极的长度、直徑無關。

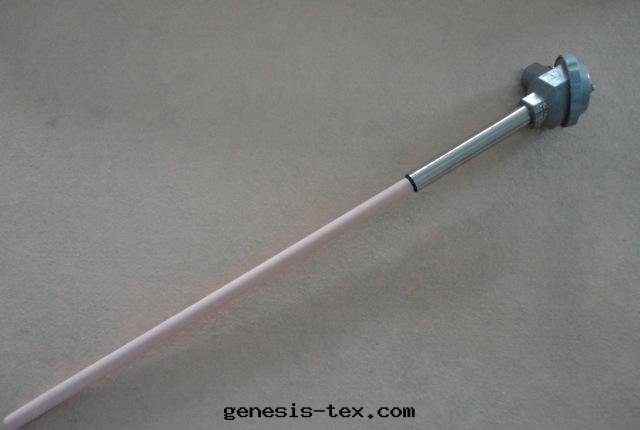

裝配式热電偶主要由接線盒、保护管、絕緣套管、接線端子、热電极组成基本結构，并配以各种安裝固定裝置组成
